Rømningsvei- og nødutgangsskilt

Norsk standard  NS 3926 Visuelle ledesystemer for rømning i byggverk beskriver utforming og bruk av visuelle komponenter til bruk for et ledesystem i landbaserte byggverk. NS 3926 likestiller etterlysende skilt med elektrisk belyste skilter (nødlys med batteribackup). Så lenge de etterlysende skiltene får nok lys (kunstig lys eller dagslys) til å lades kan man merke alle rømningsveier med etterlysende produkter.

Prinsippene i NS 3926 bidrar til en enhetlig utforming av ledesystemer for rømning av byggverk, uavhengig av om man benytter elektriske eller etterlysende komponenter og skilt.

I arbeidsmiljølovens forskrift Sikkerhetsskilting og signalgiving på arbeidsplassen stilles det krav til merking av rømningsveier i alle bygg der virksomheter har ansatte. Dette betyr at det som et minimum må settes opp markeringsskilt ved alle dører, luker, porter, vinduer og lignende som har en rømningsfunksjon.

For eksisterende byggverk krever brannvernlovgivningen at eier av ethvert brannobjekt har ansvar for at rømningsveiene til enhver tid dekker behovet for rask og sikker rømning. Eieren skal der det er nødvendig sørge for at rømningsveiene har et tilfredstillende ledesystem.

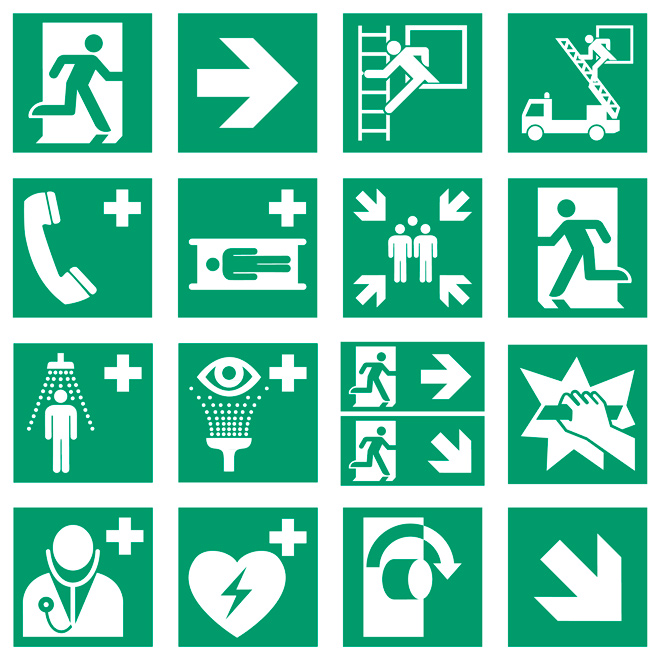

Henvisningsskilt er etterlysende (selvlysende) nødskilt som gir opplysninger om rømningsveier, nødutganger eller førstehjelps- og redningsutstyr.

Nødskilt skal ha rektangulær form eller kvadratisk form, hvitt symbol på grønn bakgrunn, og grønnfargen skal oppta minst 50 % av skiltflaten.

Skiltets betydning i rømningsveien	Symbol og pil Klikk på bilde for å lese mer om skiltet

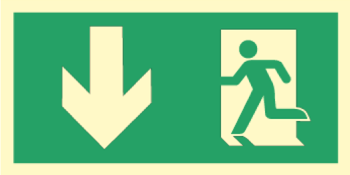

Skilt med pil rett ned: Fortsett nedover herfra (angir bevegelsesretning)

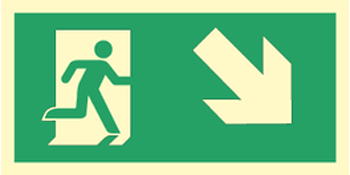

Skilt med skrå pil ned til høyre: Fortsett ned til høyre (angir nivåendring)

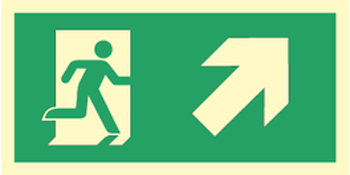

Skilt med skrå pil opp til høyre: A) Fortsett opp til høyre (angir nivåendring). B) Fortsett videre framover og over til høyre når skiltet henger i et åpent område.

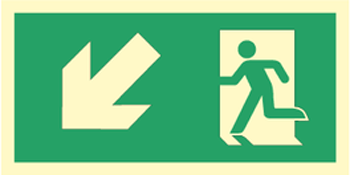

Skilt med skrå pil ned til venstre: Fortsett ned til venstre (angir nivåendring).

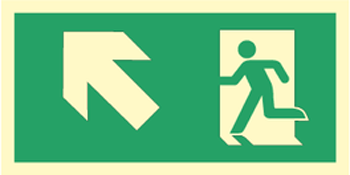

Skilt med skrå pil opp til venstre: A) Fortsett opp til venstre (angir nivåendring). B) Fortsett videre framover og  over til venstre når skiltet henger i et åpent område.

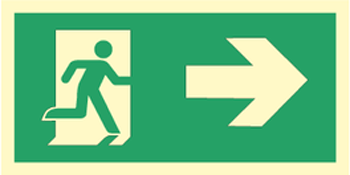

Skilt med pil til høyre: Fortsett til høyre herfra (angir bevegelsesretning).

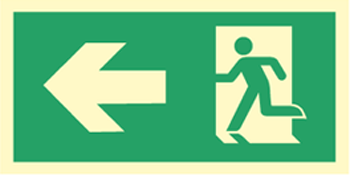

Skilt med pil til venstre: Fortsett til venstre herfra (angir bevegelsesretning).

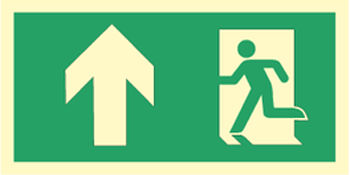

Skilt med pil opp: A) Fortsett videre framover herfra (angir bevegelsesretning) B) Fortsett videre fremover og når skiltet er plassert over en dør, gjennom denne. C) Fortsett videre framover og opp herfra (angir nivåendring).

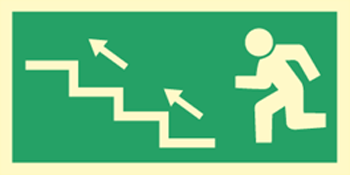

Fortsett trapp opp til venstre.

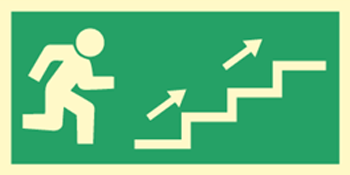

Fortsett trapp opp til høyre.

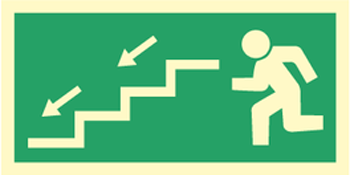

Fortsett trapp ned til venstre.

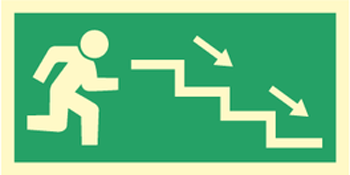

Fortsett trapp ned til høyre.

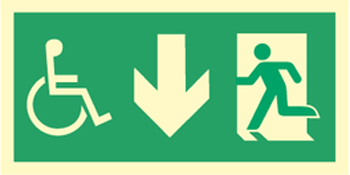

Rømningsvei for personer med nedsatt funksjonsevne.

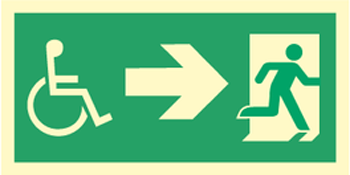

Fortsett til høyre (angir bevegelsesretning) for personer med nedsatt funksjonsevne.

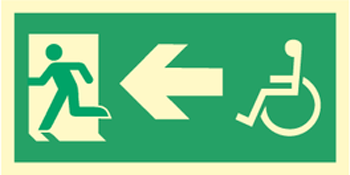

Fortsett til venstre (angir bevegelsesretning)  for personer med nedsatt funksjonsevne.

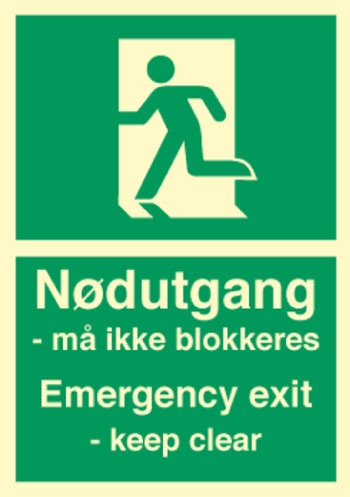

Dør i rømningsvei må holdes fri for hindringer og ikke blokkeres ved å sette noe forran eller på andre måter sperre utgangen. Dette skiltet monters gjerne på begge sider av dørbladet.

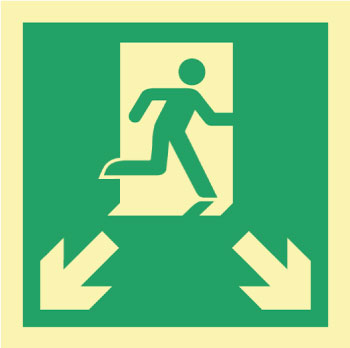

Viser at det er rømningsvei både på venstre side og høyre side av skiltet. Dette skiltet benyttes gjerne på søyler.

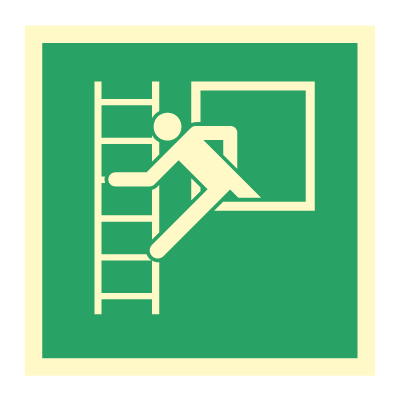

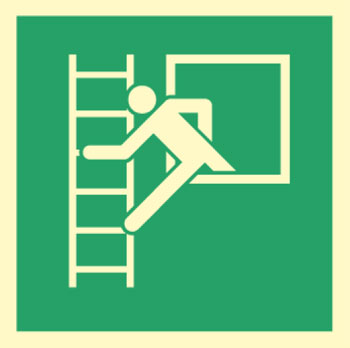

Viser at det er rømningsvei ut viduet og at det er rømningsstige / brannstige utenfor viduet.

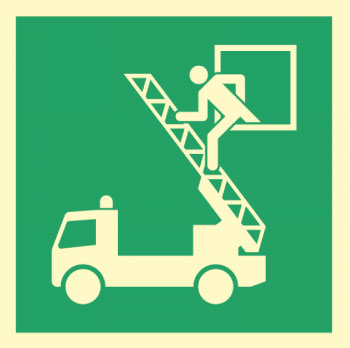

Viser at vinduet kan brukes som rømningsvei ut til stigebil fra brannvesenet.

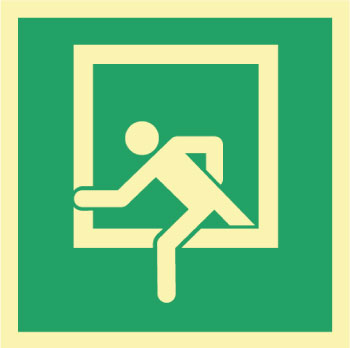

Skiltet viser at vinduet kan brukes som rømnings- og fluktvei.
Skilt som markerer nødknapp ved utgangsdører som kun skal brukes ved rømning og i nødsituasjoner

STANDARD SKILT: Etterlysende nødskilt er produsert etter DIN standard 67510, ISO standard 7010 og Norsk standard 3926. Våre nødutgangsskilt tilfredsstiller EU kravene om størrelser, pictogrammer, fargevalg, materiale og etterlysningsgrad

SKILT FOR MERKING AV RØMNINGSVEIER

Markeringsskilt brukes for å markere utgang til det fri eller utgang som fører til en rømningsvei. Skilt skal være selvlysende (etterlysende), belyst eller gjennomlyst. Henvisningsskilt med symbol og pil benyttes for å anvise rømningsveien.  Denne typen skilt kalles for rømningsvei og nødutgangsskilt.

PLASSERING AV MARKERINGSSKILT

Henvisningsskilt monteres slik at minst ett skilt er synlig fra et hvilket som helst sted i rømningsveien. Markeringsskilt som monteres på vegg skal plasseres minimum 2 meter over gulv. Markeringsskilt som viser retninger , retningsendringer og trapper monteres minst 1,6 meter over gulvnivå. Nedhengte skilt skal ha underkant minimum 2,25 meter over golv

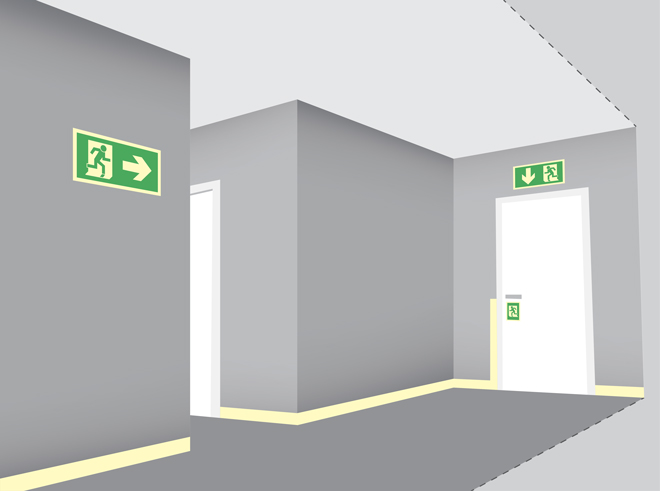

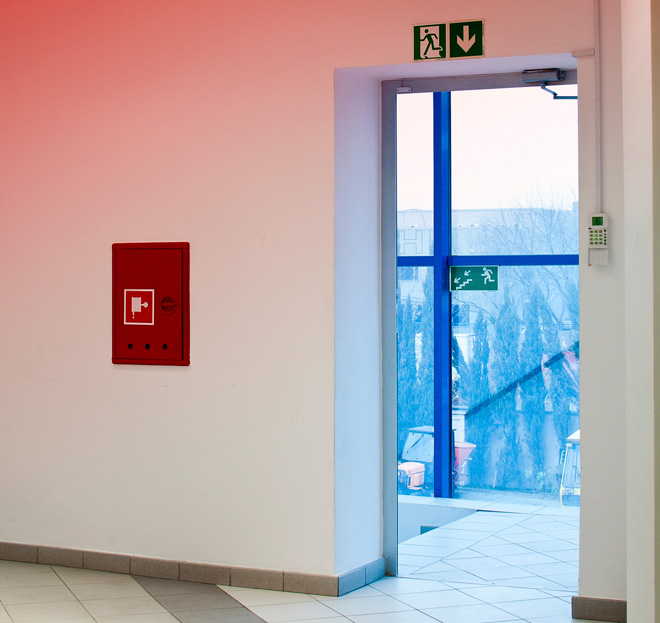

SKILT I RØMNINGSVEIER: Rømningsveien har etterlysende henvisningsskilt med symbol og retningspil over korridorkryss i tillegg til etterlysende markeringsskilt over dør. Dette gjør at rømningsveien er godt synlig også med mange mennesker i korridoren. På selve dørebladet er det montert markeringsskilt for dørhåndtak. På gulvlister er det montert etterlysende tape

ETTERLYSENDE SKILT LYSER I MØRKET

Sikkerhetsskilt for rømningsveier og nødutganger lyser i mørket. Det betyr at skiltene lades opp i dagslys eller kunstig lys.  Dersom strømmen går vil våre etterlysende skilt lyse i mørket i en gitt periode.  Dette gir økt sikkerhet og trygghet dersom en nødsituasjon skulle oppstå. Etterlysende ledeliner er et godt supplement til markeringsskilt. Etterlysende skilt og ledelinjer skal sikres tilstrekkelig oppladning i tiden forut for en rømningssituasjon.

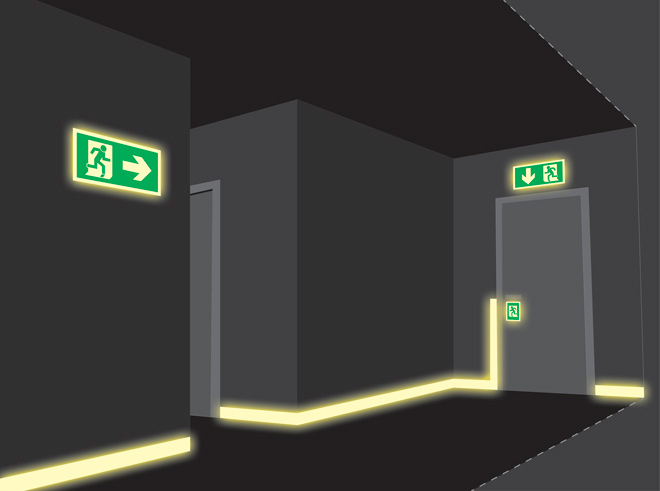

ETTERLYSENDE SKILT: Markeringsskilt og ledelinjer i rømningsveier er etterlysende og vil være godt synlige dersom strømmen blir borte. Skiltene lades opp i dagslys eller i kunstig belysning

DEFINISJONER

I Norsk Standard 3926-1:2009 som omhandler visuelle ledesystemer for rømning i byggverk er det brukt følgende definisjoner på faguttrykkene.

• Fluktvei: Del av en branncelle som brukes til rømning og evakuering fram til rømningsvei eller til sikkert sted.
• Rømningsvei: Én eller en rekke brannceller tilrettelagt for rømning mellom oppholdsrom/branncelle og sikkert sted
• Nødutgang: Utgang som normalt bare skal benyttes i en nødsituasjon

RØMNINGSVEIER: I en nødsituasjon hvor det er nødvendig å finne raskeste vei ut av en bygning er det avgjørende at dører er tydelig merket med skilt. Retningsendringer i rømningsveien skal også merkes

Merking av rømningsveier utendørs

I forbindelse med store arrangementer utendørs vil det ofte være behov for å merke rømningsveier. Typiske områder er store stadioner og inngjerdede konsertarenaer og messer.  Da benytter man skilt med de samme symboler og farger som man bruker innendørs. Det som skiller utendørs merking av rømningsveier fra innendørs merking er typen materiale. Utendørs benytter man i regelen skilt i reflekterende aluminium. Ved skilting av rømningsveier utendørs benytter man gjerne skilt i store formater fra 350 x 700 mm og oppover. Merkefabrikken produserer denne typen skilt på forespørsel.

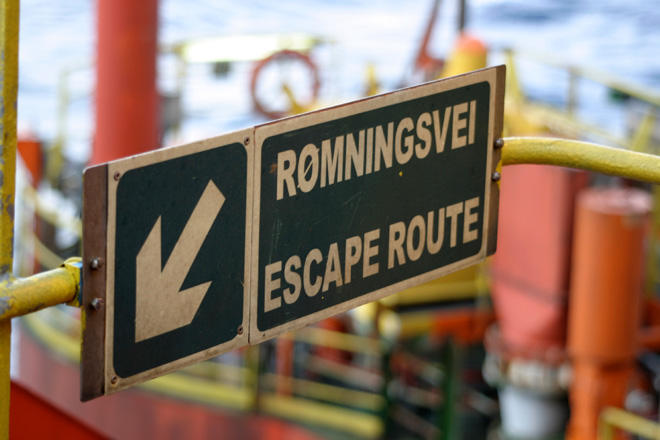

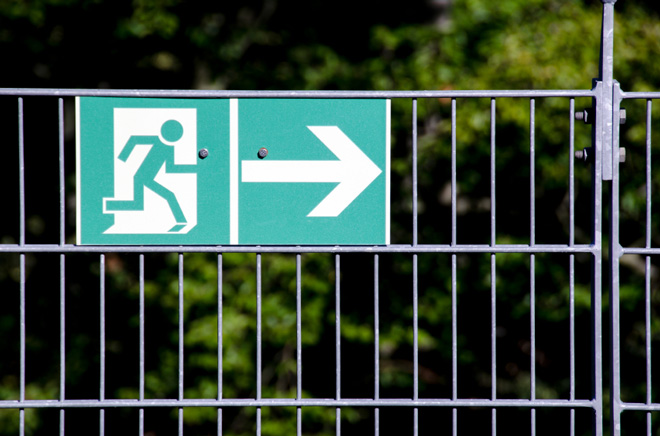

UTENDØRS RØMNINGSVEI: Markeringskilt for merking av rømningsvei og nødutganger utendørs produseres i reflekterende aluminium. Da er skiltet mostandsdyktig mot UV stråling og andre påkjenninger fra vær og vind

RØMNINGSVEI PÅ ANLEGG: Vi produserer også alle typer spesiaskilt for rømningsveier til merking på anlegg utendørs. Bygg som er under oppføring skal også ha markeringskilt for rømningsveier og nødutganger

RØMNINGSVEIMERKING: På store arrangementer som konserter og utendørs messer hvor man har et avstengt område kan man bruke et mesh banner for merking av rømningsveier. Banneret festes direkte på gjerder med strips. Banner kan utformes med symbol og tekst etter ønske. Som standard leveres banner i størrelsen x x 3,5 m tilpasset et byggeplassgjerde

"Rømningsveier og dører som
er plassert i rømningsveier

skal være tilstrekkelig merket"

§ 2-21.Rømningsveier og nødutganger

Etterlysende skilt for rømningsvei igjennom vindu med
tilgang til rømningsstige leveres ihht ISO standard 7010:2011

STØRRELSE PÅ SKILTENE

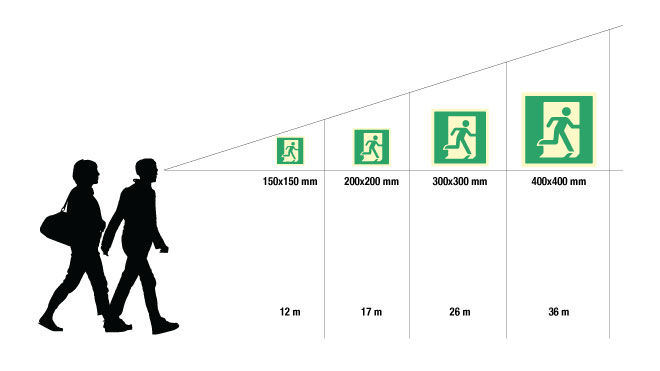

Pass på at du velger riktig størrelse for dine sikkerhetsskilt.  DSB anbefaler at symbol/bokstavhøyde bør være minimum 1/100 av aktuell leseavstand, for eksempel: Leseavstand 20 m gir symbol/bokstavhøyde 20cm. Normalt vil man i kontorlandskap og i ganger bruke skilt som er 150 x 150 mm. I store lokaler som kjøpesenter, produskjonsanlegg og verksteder benytter man i regelen større skilt.

LESEAVSTAND: <<

SPESIALSKILT FOR RØMNINGSVEIER

Merkefabrikken produserer spesialskilt for rømningsveier og nødutganger i forskjellige kvaliteter og størrelser. Vi har egen fabrikk og produserer etterlysende skilt på forespørsel etter kundens mål og tegninger. Vi kan levere skilt i etterlysende vinyl, etterlysende plast og i etterlysende aluminium.

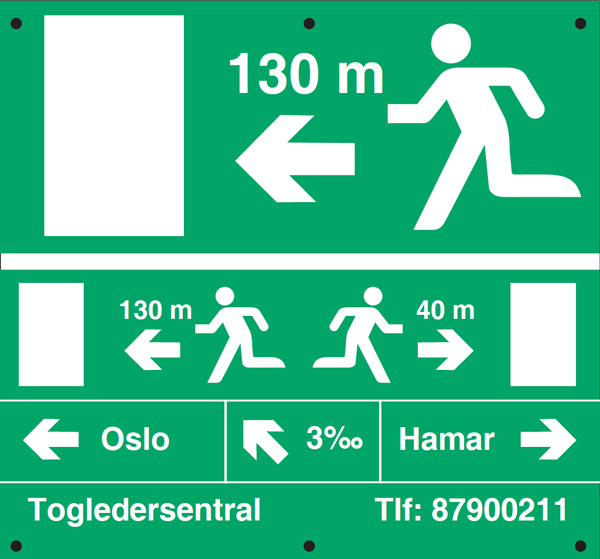

SPESIALSKILT: Til Eltel Networks har vi produsert og levert etterlysende nødutgangskilt for tunneller med målene 700 x 750 mm

Etterlysende nødutgangsskilt i plast

Etterlysende nødutgangsskilt (PR) leveres i 1,2mm polystyren plast med etterlysende pigmenter, og passer til innendørs montering på vegg eller annet plant underlag. Skiltene monteres med dobbelsidig tape eller silikon. Nødskilt er produsert etter DIN standard 67510 med verdiene 100/10 mcd målt etter 10/60 minutter.  Våre etterlysende skilt trykkes med høykvalitets UV farge og har lang holdbarhet

Den mest brukte størrelsen på nødutgangskilt over
dører med pil ned er 150 x 300 mm

Etterlysende nødutgangsskilt i selvklebende vinyl

Etterlysende nødutgangskilt i 0,22mm selvklebende vinyl (PV) er produsert på vinyl fra 3M etter DIN standard 67510 og passer til montering ute og inne på rengjort og plant underlag. Sikkerhetsskiltene trykkes med høykvalitets solventfarge og har verdiene 30/6 mcd/m2 målt etter 10/60 minutter. Våre selvklebende skilt i vinyl er formfast og sterkt klebende. Skiltene er motstandsdyktige ovenfor milde kjemikalier og vann

Etterlysende Nødutgangsskilt i aluminium

Nødutgangsskilt i aluminium er produsert på 0,7mm sjøvannbestandig aluminium etter DIN standard 67510 med verdiene 150/22,5 mcd/m2 målt etter 10/60 minutter. Etterlysende nødskilt i aluminium trykkes med høykvalitets Screen print farge.

Det anbefales å bruke etterlysende aluminiumsskilt når ladeforholdene ikke er optimale eller det er et ønske om å oppnå spesiell høy luminans i skiltene og lang lysvarighet. Aluminiumsskilt lader raskere, lyser kraftigere, og holder på lyseffekten lenger enn skilt i andre materialer.

Hos oss handler du etterlysende nødutgangsskilt i høy kvalitet direkte fra produsenten uten fordyrende mellomledd.  Våre produkter har lang holdbarhet og vi er alltid ajour med gjeldene lover og regelverk.

Spesiallagede skilt for rømningsvei og nødutganger

Der hvor det er behov for merking med avstander til nødutganger f. eks i tunneller kan vi produsere nødutgangskilt etter kundens spesifikasjoner og i ønsket materiale.  Normalt produseres nødutgangskilt i etterlysende plast eller i etterlysende aluminium. Har du spørsmål om spesialskilt kan du ringe oss eller sende en e-post til post@merkefabrikken

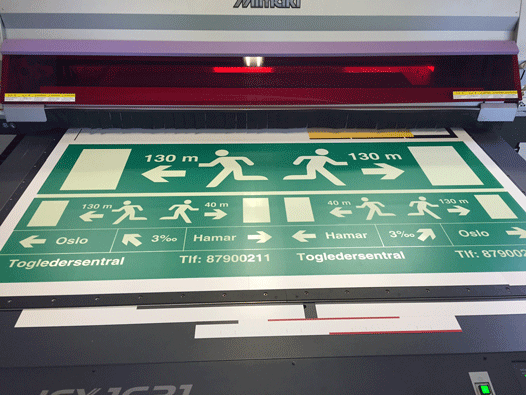

Bildet viser produksjon av etterlysende nødutgangskilt for tunneller i plast med målene
700 x 750 mm på vår flatebed Mimaki JFX-1631

Krav til belysning

Normalbelysningen i bygninger påvirker ladetiden til etterlysende sikkerhetsskilt. Etterlysende skilt som er montert på steder som belyses med en lyspære med 6500K og en lysstyrke på 50 lux vil for eksempel ha en kortere ladetid enn et etterlysende skilt som er montert på steder som belyses med en lyspære med 3000K

Etterlysende materiale

Et etterlysende materiale er et stoff som avgir elektromagnetisk stråling (fotoner etter at det er blitt utsatt for lys som forårsaker en eksitasjon).

Når det etterlysende materialet utsettes for ultrafiolett stråling eksiteres atomene og absorberer energi som senere agis i form av synlig lys helt til atomene går tilbake til sin grunntilstand.

Eksitasjon av det etterlysende skiltet er derfor en forutsetning for utsending av lys. Samtidig avhenger lysstyrken fra den etterlysende flaten av hvor mye energi skiltet har absorbert (avhengig av UV-strålingens varighet og energi, og stårlingens bølgelengde. Den avhenger altså av hvor lenge skiltet eksponeres for omgivende lys og hvilken type lys som brukes for å stimulere det

Luminans

Luminans er lysstyrken som avgis av et etterlysende skilt. Luminans måles i millicandela pr kvadratmeter (mcd/m2). Et eksempel er et skilt som er oppgitt med verdiene 100/10 mcd målt etter 10 og 60 minutter

MONTERING AV ETTERLYSENDE SKILT

Et komplett skiltsystem har tre monteringshøyder; høyt, middels høyt og lavt monterte skilt.

Høyt monterte skilt gir den lengste synsavstanden og bør monteres minst 1,8 m fra gulvet. Disse skiltene skal være synlige for alle til enhver tid. Brannslokkingsutsstyr er ikke synlig for alle dersom personer eller gjenstander står i veien. Skiltene monteres slik at de er godt synlig ved synsavstand fra 10 til 30 m. Disse skiltene angir retningsendringer, utganger og endelig bestemmelsessted langs rømningsveiene.

Høyt monterte skilt skal være montert ved alle dører som skal brukes i en nødsituasjon og langs rømningsveien for å vise vei til den nærmeste nødutgangen og videre til møteplassen.

Middels høyt monteringsnivå. Skilt med instrukser eller informasjoner skal monteres på middels høyt nivå mellom 1,2 m og 1,8 m. Disse skiltene er beregnet på personer som skal bruke utstyret. Skiltene gir tilleggsinformasjon om bruk av utstyret eller hvordan man skal opptre i en nødsituasjon

Lavt monterte skilt er de mest effektive for merking av rømningsveien ved brann og skal monteres på gulvplan eller opptil 0,4 m fra gulvet.

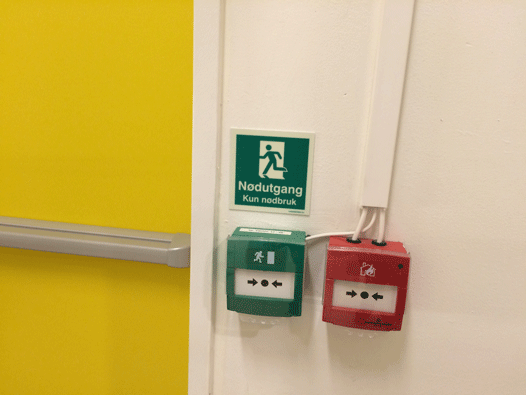

Eksempel på skilt montert på middels høyt nivå med instruks for bruk av bryter

Visuelle ledelinjer for rømning og evakuering

Lavtmontert heltrukket etterlysende linje som leder mennesker til en nødutgang eller et sikkert sted. Ledelinjer utgjør en del av det visuelle ledesystemet for rømning i byggverk.

Ved en brann samles røyk oppunder taket og dekker til sikten til høyt monterte og middels høyt monterte skilt. Når mennesker må evakuere gjennom et røykfylt område vil lavtmonterte skilt og ledesystemer være synlige og lede dem til nødutgangen.

Spesielle farer i rømningsveier

Farer langs rømningsveien, for eksempel elektrisk utstyr og gassflasker, skal merkes med varselskilt. Hindringer i rømningsveien skal merkes i samsvar med ISO 3864. Brann og sikkerhetsutstyr skal merkes i samsvar med NS-ISO 6309 og ISO 3864

Dette sier lovverket om skilting av rømningveier

Fra lovdatas Forskrift om utforming og innretning av arbeidsplasser

§ 2-21.Rømningsveier og nødutganger. Ved fare skal arbeidstakerne raskt og på en sikker måte kunne evakueres fra alle arbeidsplasser og personalrom.

Bygninger og arbeidsplasser skal være utformet med tilstrekkelige rømningsveier og nødutganger, som til enhver tid skal være åpne for fri ferdsel og lett kunne åpnes innenfra uten spesielle hjelpemidler. Dører som er plassert i rømningsveien skal åpne i rømningsretningen.

Rømningsveienes og nødutgangenes antall, fordeling og dimensjoner skal avpasses etter arbeidsplassens bruk, utstyr og dimensjoner, og etter det høyeste antall personer som kan være til stede.

Rømningsveier og nødutganger skal så direkte som mulig føre ut i det fri eller til et sikkerhetsområde eller rom som er tilrettelagt for å beskytte mot farer som kan oppstå, og hvor arbeidstakerne kan oppholde seg i sikkerhet inntil de kan reddes eller faren er over.

Rømningsveier og dører som er plassert i rømningsveier, skal være tilstrekkelig merket.
